تولید کنندگان و تامین کنندگان گیره قطب چین - VIC Electric
VIC Electric از سال 1998 گیره های قطب را برای خطوط برق هوایی و تاسیسات تیر برق تولید کرده است و پیمانکاران، تاسیسات و توزیع کنندگان EPC را در سراسر 50+ کشور تامین می کند. طیف کامل ما - از جمله گیره‌های قطب CA، گیره‌های قطب RL، گیره‌های قطب DEG، گیره‌های قطب GCA، و گیره‌های باند قطب - از فولاد ساختاری با استحکام بالا با-گالوانیزه گرم مطابق با استانداردهای ASTM A123 تولید می‌شوند. همه محصولات دارای گواهی ISO 9001 هستند و با ابعاد سفارشی، پیکربندی پیچ‌ها، و رتبه‌بندی بار برای برآورده کردن الزامات{8} ویژه پروژه در دسترس هستند.
🏭 تخمین زده. 1998 – 25+ سال تولید
01
دارای گواهینامه ISO 9001 / 14001 / 45001
02
🌍 به 50+ کشور صادر شد
03
📐 OEM / ODM سفارشی موجود است
04
گیره میله چیست؟
یک گیره قطب - که به آن گیره باند قطب یا نوار پایه برق نیز گفته می شود - رابط مکانیکی اولیه بین یک تیر برق گرد و سخت افزار نصب تخت متصل به آن است. از دو نیمه فولادی نیم دایره‌ای که به هم متصل شده‌اند، به‌صورت 360 درجه به دور قطب می‌پیچد و یک نقطه لنگر با نیروی محکم- بدون سوراخ کردن یا آسیب رساندن به ساختار قطب ایجاد می‌کند. این طراحی ساده و اثبات‌شده، گیره‌های قطب را به یک جزء ضروری در شبکه‌های توزیع برق، زیرساخت‌های مخابراتی و سیستم‌های روشنایی خیابان‌ها در هر منطقه از جهان تبدیل کرده است.
در ویکتوری الکتریک، ما طیف کاملی از گیره‌های قطب گالوانیزه داغ را در فولاد کربنی تولید می‌کنیم که به گونه‌ای طراحی شده‌اند که به طور قابل اعتماد بر روی قطب‌های چوبی، قطب‌های بتنی و قطب‌های فولادی با قطر خارجی از 5 اینچ (127 میلیمتر) تا 15 اینچ (381 میلیمتر) عمل کنند. هر گیره کارخانه ما را کاملاً با پیچ، مهره و واشر مونتاژ می کند و آماده نصب فوری در میدان است.
انواع گیره میله ای که ما تولید می کنیم
ما پنج نوع گیره قطب اصلی تولید می کنیم که هر کدام برای نقش ساختاری خاصی در ساخت خط قطب بهینه شده اند:
گیره قطب CA
یک گیره-دوباره-پیچ و مهره سنگین که برای محکم کردن بازوهای متقاطع و براکت‌های سنگین بر روی تیرهای چوبی و بتنی طراحی شده است. برای جلوگیری از لغزش چرخشی تحت بارهای باد دینامیکی و رسانا، نیروی گیره بالاتری نسبت به نوار استاندارد ارائه می دهد. اغلب در پروژه هایی که از استانداردهای IEC، BS و ANSI پیروی می کنند، مشخص می شود.
گیره قطب RL
یک گیره همه کاره و سبک‌تر{0}} مناسب برای بازوهای روشنایی خیابان، قفسه‌های ثانویه کوچک و نقاط اتصال کابل‌های مخابراتی. محدوده اندازه انعطاف پذیر آن، آن را به انتخاب ارجح برای بازسازی و تعمیر و نگهداری تبدیل می کند.
گیره قطب DEG
یک -بند پهن و چند-بسته پیچ طراحی شده برای کاربردهایی که به حداکثر سطح بستن و توزیع بار نیاز دارند، از جمله نصب مهاربندهای پشتی، قفسه‌های ثانویه و براکت‌های ترانسفورماتور بر روی قطب‌های سنگین-.
گیره قطب GCA
یک گیره قابل تنظیم- که برای نگه‌داشتن یا پشتیبانی تجهیزات و اتصالات روی قطب‌های سیم طراحی شده است که معمولاً با گیره‌های تعلیق کابل و مهاربندهای پشتی در ABC (کابل همراه هوایی) و فیبر نوری مونتاژ می‌شود.
گیره باند میله
گیره‌های نوار قطبی از نوارهای فولادی مسطح، از طریق پیچ‌ها و مهره‌های مربعی تشکیل شده‌اند که در اطراف قطب جمع شده‌اند. ساخت باند-و-پیچ و مهره امکان تنظیم میدان را در حین نصب فراهم می‌کند و تغییرات جزئی در مخروطی قطب را در خود جای می‌دهد. گیره های نواری در پیکربندی های 3 پیچ و 4 پیچ و در قطرهای 276 میلی متر تا 400 میلی متر (سری BG300 تا BG400) یا بر اساس مشخصات سفارشی موجود هستند.
گیره قطب 2A
یک گیره پیچ دوبل- با ضخامت ۶ میلیمتر × عرض ۵۰ میلیمتر، که برای بستن بازوهای متقاطع و حمایت از عایق‌ها بر روی قطب‌های توزیع استاندارد طراحی شده است. دو نیمه دایره‌ای با پیچ و مهره‌های 5/8 اینچی (در طول‌های 100 یا 152 میلیمتر موجود است) به هم متصل می‌شوند. قطر قطب را از 5 اینچ تا 15 اینچ پوشش می دهد. پرکاربردترین نوع گیره در سیستم های توزیع سربار 11 تا 33 کیلو ولت در سطح جهان.
چرا فولاد گالوانیزه داغ-غوطه ور را مشخص کنید؟
تمام گیره‌های قطب ویکتوری الکتریک با{0}}گالوانیزه گرم (HDG) به ASTM A123 تکمیل می‌شوند و یک پوشش روی با چسب متالورژیکی با ضخامت بیشتر یا برابر با 85 میکرومتر در هر سطح - از جمله رزوه‌های داخلی و سوراخ‌های پیچ و مهره‌ها تولید می‌کنند. بر خلاف جایگزین های آبکاری شده یا رنگ شده، پوشش HDG در هنگام خراش پوسته نمی شود، ترک نمی خورد یا بریده می شود. در محیط های ساحلی، مناطق آلوده صنعتی و آب و هوای گرمسیری که در آن گیره ها در معرض اسپری نمک و رطوبت بالا هستند، ساخت HDG معمولاً 25 تا 50 سال عمر مفید را بدون تعمیر و نگهداری ارائه می دهد.
تولید سفارشی OEM
Victory Electric خدمات کامل OEM و ODM را برای شرکت‌های برق، پیمانکاران EPC و توزیع‌کنندگان با الزامات ابعادی خاص یا استانداردهای اختصاصی ارائه می‌کند. نقشه ها یا شماره مرجع استاندارد خود را ارسال کنید و تیم مهندسی ما امکان سنجی و الزامات ابزارسازی را در عرض 24 ساعت تأیید می کند. MOQ بسته به نوع محصول متفاوت است — برای قیمت{3} ویژه پروژه با ما تماس بگیرید.
راهنمای انتخاب نوع گیره قطب
از جدول زیر استفاده کنید تا نوع صحیح گیره را با قطر قطب، نیاز بار و کاربرد خود مطابقت دهید.
| تایپ کنید | قطر قطب | سطح وظیفه | پیکربندی پیچ | برنامه معمولی | OEM موجود است |
| 2A | 5″ – 15″ | استاندارد | 5/8 اینچ × 2 پیچ | بست متقاطع، پشتیبانی عایق | بله |
| CA | 5″ – 15″ | وظیفه سنگین | دو-پیچ | نصب براکت سنگین، قطب بتنی | بله |
| درجه | متفاوت است | وظیفه سنگین | چند-پیچ | قفسه ثانویه، براکت ترانسفورماتور | بله |
| RL | متفاوت است | سبک – متوسط | تک / دو نفره | روشنایی خیابان، مخابرات، مقاوم سازی | بله |
| GCA | قابل تنظیم | استاندارد | بپیچید- | کابل ABC، مجموعه گیره تعلیق | بله |
جایی که از گیره های قطب استفاده می شود
توزیع تیر چوب
گیره های قطب 2A و CA روشی استاندارد برای نصب بازوهای متقاطع، پین های عایق و مهاربندهای پشتی بر روی تیرهای توزیع الوار (11kV{4}}33kV) هستند. پوشش گالوانیزه گرم آنها در برابر تانن ها و رطوبت موجود در قطب های چوب تیمار شده مقاومت می کند و از خوردگی تسریع شده در سطح تماس جلوگیری می کند. به طور گسترده در پروژه های برق رسانی روستایی در سراسر آسیای جنوب شرقی، آفریقا و آمریکای لاتین مشخص شده است.
انواع توصیه شده: 2A، CA
میله های بتنی و تابیده شده
قطب های بتنی به گیره هایی با نیروی گیره بالا و گشتاور پیچ دقیق نیاز دارند تا از لغزش روی سطح صاف و سخت جلوگیری شود. گیره‌های قطب CA و DEG برای کاربردهای قطب بتنی ترجیح داده می‌شوند و اصطکاک لازم را بدون آسیب رساندن به سطح قطب فراهم می‌کنند. رایج در ارتقاء توزیع شهری و پروژه های فیدر خطوط انتقال.
انواع توصیه شده: CA، DEG
مخابرات و استقرار فیبر نوری
گیره‌های قطب GCA و RL به طور گسترده در کابل‌های FTTH، ADSS و کابل‌های همراه هوایی (ABC) برای اتصال گیره‌های تعلیق کابل و اتصال محفظه‌ها به قطب‌ها استفاده می‌شوند. طراحی قابل تنظیم آنها طیفی از قطرهای قطبی را که در زیرساخت‌های سنی{1} مختلط مشاهده می‌شود، بدون نیاز به اندازه‌های گیره جداگانه برای هر قطر، در نظر می‌گیرد.
انواع توصیه شده: GCA، RL
روشنایی خیابان و اتصالات قطب شهری
گیره‌های قطب RL یک پایه ایمن و غیرقابل نفوذ برای بازوهای دسترسی روشنایی خیابان، براکت‌های دوربین مداربسته و تجهیزات مدیریت ترافیک روی ستون‌های فولادی و بتنی ارائه می‌کنند. روکش گالوانیزه گرم-برای محیط‌های شهری که نمک جاده، اگزوز خودرو و رطوبت باعث تسریع خوردگی در اتصالات رنگ‌شده استاندارد می‌شوند، مشخص شده است.
انواع توصیه شده: RL، GCA
استانداردهای ساخت و تضمین کیفیت
هر گیره قطبی که توسط ویکتوری الکتریک تولید می‌شود، قبل از حمل و نقل، از یک توالی تولید و کنترل کیفیت تعریف شده عبور می‌کند.
مواد
فولاد کربنی-بالا برای برآورده کردن الزامات استحکام کششی IEC 61284، BS 3288 و استانداردهای منطقه‌ای مشابه انتخاب شده است. گواهی مواد در صورت درخواست برای همه دسته های تولید در دسترس است.
شکل گیری

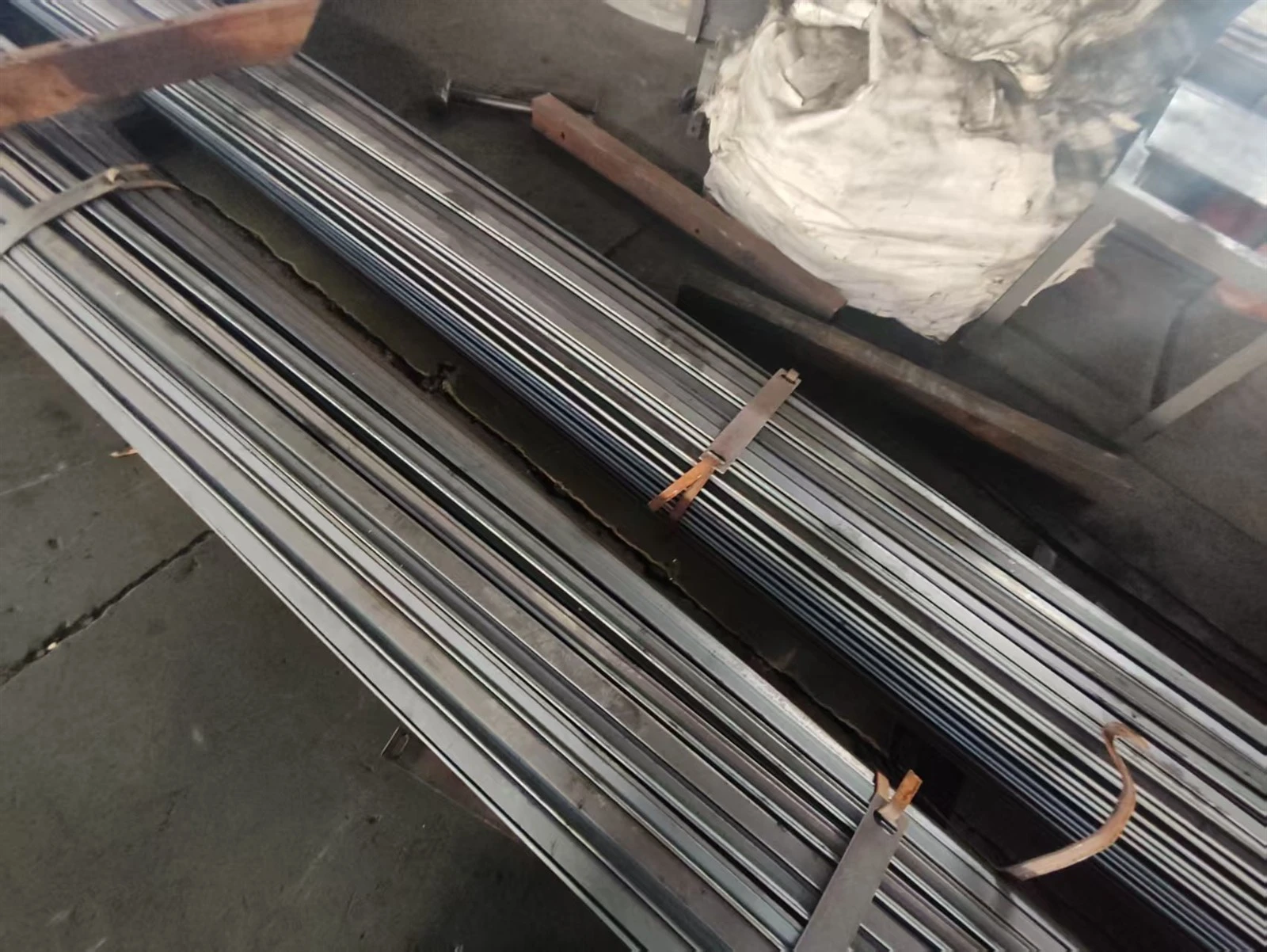

نوار فولادی با دقت-به عرض برش داده می‌شود و CNC{1}}به شکل نیم{2}}نیمه دایره‌ای خم می‌شود و از تناسب ثابت در محدوده قطر قطب مشخص شده اطمینان حاصل می‌کند. تلورانس های ابعادی روی تمام سطوح جفت گیری بحرانی تا 1± میلی متر نگه داشته می شوند.
عملیات حرارتی
قطعات پس از شکل‌گیری تحت عملیات حرارتی تنشی{0}}تسکین‌دهنده قرار می‌گیرند تا تنش‌های پسماند ناشی از خمش را از بین ببرند، و اطمینان حاصل شود که گیره هندسه خود را تحت بار مکانیکی طولانی‌مدت{- حفظ می‌کند.
گالوانیزه گرم-
اجزای نهایی HDG تا ASTM A123 / ISO 1461 هستند. ضخامت پوشش روی توسط QC در بالاتر یا برابر با میانگین 85 میکرومتر، با حداقل 70 میکرومتر در هر نقطه اندازه‌گیری فردی تأیید می‌شود. فرآیند گالوانیزه تمام سطوح از جمله رزوه های پیچ را پوشش می دهد و از محافظت در برابر خوردگی در آسیب پذیرترین نقاط تماس اطمینان حاصل می کند.
بازرسی و آزمایش
هر دسته تولیدی از نظر دقت ابعاد، ضخامت پوشش (روش القای مغناطیسی) و حفظ گشتاور پیچ بررسی می شود. واحدهای غیر منطبق قبل از بسته بندی رد می شوند.
گواهینامه ها
سیستم مدیریت کیفیت ISO 9001. محصولات تست شده و مستند به استانداردهای IEC، ASTM، BS، و AS/NZS. بازرسی شخص ثالث (SGS، BV، TÜV) در صورت درخواست موجود است.
بسته بندی
گیره ها برای حمل و نقل دریایی بسته بندی و پالت بندی می شوند. علامت گذاری کارتن صادراتی شامل شماره قطعه، محدوده قطر قطب، مقدار، وزن ناخالص و کشور مبدا است. برچسب گذاری و بسته بندی سفارشی برای سفارشات OEM در دسترس است.
چرا گیره های قطب را از VIC Electric تهیه کنید؟
عرضه مستقیم کارخانه
VIC Electric یک تولید کننده است، نه یک شرکت تجاری. مرکز تولید 60,000 متر مربعی ما در لیشوی، استان ژجیانگ با{3}ساخت کامل، گالوانیزه کردن و کنترل کیفیت در خانه کار می‌کند - با حذف نشانه‌گذاری واسطه‌ای رایج در زنجیره تامین چین.
01
آزمایشگاه کیفیت در خانه
مرکز آزمایش 3000 متر مربعی ما بازرسی ابعادی، اندازه‌گیری ضخامت گالوانیزه، آزمایش کشش و گشتاور، و آزمایش‌های خوردگی اسپری نمک را روی محصولات نهایی انجام می‌دهد. گزارش های تست برای همه مدل های استاندارد موجود است.
02
سیستم کیفیت دارای گواهی ISO-
VIC دارای گواهینامه های ISO 9001 (مدیریت کیفیت)، ISO 14001 (مدیریت زیست محیطی) و ISO 45001 (بهداشت و ایمنی شغلی) است. ما همچنین یک تامین کننده واجد شرایط برای شرکت شبکه دولتی چین هستیم.
03
قابلیت سفارشی سازی
تیم مهندسی ما از توسعه کامل OEM و ODM پشتیبانی می کند - از تغییر ابعاد گیره موجود تا طراحی یک پیکربندی جدید براکت از نقشه های شما. زمان استاندارد برای ابزارهای سفارشی 15 تا 25 روز است.
04
تجربه صادرات
از سال 1998، VIC گیره های قطب را برای پروژه هایی در ایالات متحده، شیلی، آرژانتین، پرو، بولیوی، مکزیک، فیلیپین، اندونزی، ویتنام، کنیا، آفریقای جنوبی، اردن، و 35+ کشورهای دیگر عرضه کرده است. ما در تهیه اسناد صادرات،-بازرسی شخص ثالث، و الزامات انطباق خاص کشور{4}}تجربه داریم.
05
سوالات متداول
س: تفاوت بین یک گیره قطب 2A و یک گیره قطب CA چیست؟
پاسخ: هر دو گیره‌های دو باند-پیچ و مهره‌ای هستند که برای بستن بازوها و براکت‌ها به تیرهای برق استفاده می‌شوند، اما از نظر نیروی بستن و کاربرد متفاوت هستند. گیره 2A یک نوار حلقوی استاندارد- (6 میلیمتر × 50 میلیمتر) است که برای اکثر کاربردهای خطوط توزیع بر روی تیرهای چوبی مناسب است. گیره CA یک نوع کار سنگین-برای نیروی گیره بالاتر مهندسی شده است، و آن را به انتخاب ارجح برای قطب های بتنی، نصب براکت های سنگین و تاسیساتی که در معرض بارهای باد یا یخ زیاد قرار دارند تبدیل می کند.
س: گیره های شما چه قطر قطبی را در خود جای می دهند؟
A: محدوده استاندارد ما قطر خارجی قطب را از 5 اینچ (127 میلی متر) تا 15 اینچ (381 میلی متر) پوشش می دهد. برای قطب‌های خارج از این محدوده - از جمله تیرهای بتن ریسی شده با قطر بزرگ- ما گیره‌های سفارشی-تولید شده به ابعاد مشخص شده شما را ارائه می‌کنیم. لطفاً هنگام درخواست قیمت سفارشی، قطر قطب و استاندارد قابل اجرا را ارائه دهید.
س: آیا گیره های قطب شما با هر دو قطب چوبی و بتنی سازگار است؟
ج: بله. همه انواع گیره ما را می توان بر روی تیرهای چوبی، بتنی و فولادی نصب کرد. برای قطب های بتنی و فولادی، ما انواع CA یا DEG را توصیه می کنیم که نیروی گیره بالاتری را برای جلوگیری از لغزش چرخشی روی سطوح صاف و سخت فراهم می کنند. مشخصات گشتاور پیچ بر اساس مواد قطب متفاوت است - تیم فنی ما می تواند در مورد گشتاور نصب صحیح پروژه شما مشاوره دهد.
س: از چه استاندارد-گالوانیزه گرم استفاده می‌کنید و ضخامت پوشش روی چقدر است؟
پاسخ: همه گیره‌های قطب گالوانیزه گرم-طبق استاندارد ASTM A123 و ISO 1461 هستند. حداقل ضخامت متوسط روکش روی 85 میکرومتر با حداقل تضمین شده 70 میکرومتر در هر نقطه اندازه‌گیری جداگانه است. گواهی ضخامت پوشش برای هر دسته تولید در صورت درخواست موجود است.
س: گیره های قطب شما بر اساس کدام استانداردهای بین المللی آزمایش می شوند؟
A: گیره های قطب ما برای مطابقت با IEC 61284 (اتصالات برای خطوط هوایی)، BS 3288، استانداردهای ASTM و الزامات AS/NZS تولید و آزمایش شده اند. گزارش‌های آزمایشی خاص برای یک استاندارد معین می‌تواند برای پروژه‌هایی که نیاز به مستندات انطباق رسمی دارند ارائه شود. لطفاً استاندارد قابل اجرا را هنگام درخواست خود مشخص کنید.
س: آیا گیره های OEM و قطب سفارشی را ارائه می دهید؟
ج: بله. ما سفارشات OEM را با ابعاد سفارشی، الگوهای پیچ و مهره، درجه مواد و پرداخت سطح می پذیریم. حداقل مقدار سفارش بسته به نوع محصول متفاوت است. برای شروع یک استعلام OEM، لطفاً نقشه مهندسی یا شماره مرجع استاندارد مربوطه و مقدار مورد نیاز خود را ارائه دهید. تیم مهندسی ما با ارزیابی امکان‌سنجی و هزینه ابزار (در صورت وجود) در عرض 24 ساعت پاسخ خواهد داد.
س: چگونه می توانم اندازه گیره قطب مناسب را برای پروژه خود انتخاب کنم؟
الف: پارامترهای انتخاب اولیه عبارتند از: (1) قطر بیرونی قطب در نقطه نصب، (2) باری که قرار است منتقل شود (وزن متقاطع، کشش هادی، وزن تجهیزات)، و (3) استاندارد پروژه قابل اجرا. از جدول انتخاب ما در بالا به عنوان مرجع شروع استفاده کنید، سپس با تیم فنی ما با برنامه زمانبندی قطب و داده های طراحی خط خود برای توصیه تایید شده تماس بگیرید.
س: زمان استاندارد شما برای سفارشات گیره قطب چقدر است؟
پاسخ: برای اقلام موجودی استاندارد، مدت زمان تحویل برای مقادیر کوچک{-تا-متوسط 7 تا 15 روز است. برای سفارشات با حجم زیاد یا موارد سفارشی OEM، بسته به اندازه سفارش و زمانبندی تولید، زمان تحویل تقریباً 25 تا 35 روز است. تولید سریع ممکن است در دسترس باشد - لطفاً هنگام ارسال درخواست خود تاریخ تحویل مورد نیاز خود را ذکر کنید.
س: حداقل مقدار سفارش (MOQ) چقدر است؟
A: MOQ بر اساس نوع محصول متفاوت است. برای گیره‌های قطب استاندارد 2A، CA، DEG، RL، و GCA، هیچ حداقل دقیقی برای سفارش‌های آزمایشی اولیه وجود ندارد، اگرچه قیمت‌گذاری سطحی است-. برای اقلام OEM سفارشی، MOQ با الزامات ابزار و اقتصاد واحد تعیین می شود - این در مرحله نقل قول تایید می شود.
س: از چه روش های حمل و نقل برای سفارشات صادراتی استفاده می کنید؟
A: ما از طریق دریا (FCL و LCL)، حمل و نقل هوایی، و پیک سریع (DHL، FedEx، UPS، TNT) ارسال می کنیم. حمل و نقل دریایی از طریق تیانجین، چینگدائو، شانگهای، یا نینگبو مقرون به صرفه ترین گزینه برای سفارشات انبوه است. ما می توانیم تمام اسناد صادراتی از جمله فاکتور تجاری، لیست بسته بندی، گواهی مبدا و گواهی های آزمایشی را مدیریت کنیم. ما با حمل و نقل در اکثر کشورهای مقصد اصلی کار می کنیم.
س: آیا می توانم قبل از سفارش انبوه یک نمونه رایگان درخواست کنم؟
ج: بله. ما می توانیم نمونه هایی از انواع گیره قطب استاندارد را برای ارزیابی ارائه دهیم. لطفاً با نوع مورد نیاز خود، قطر قطب و آدرس حمل و نقل با ما تماس بگیرید. هزینه‌های نمونه و هزینه‌های حمل‌ونقل به‌صورت موردی مورد بحث قرار می‌گیرند و معمولاً در برابر اولین سفارش انبوه منظور می‌شوند.
