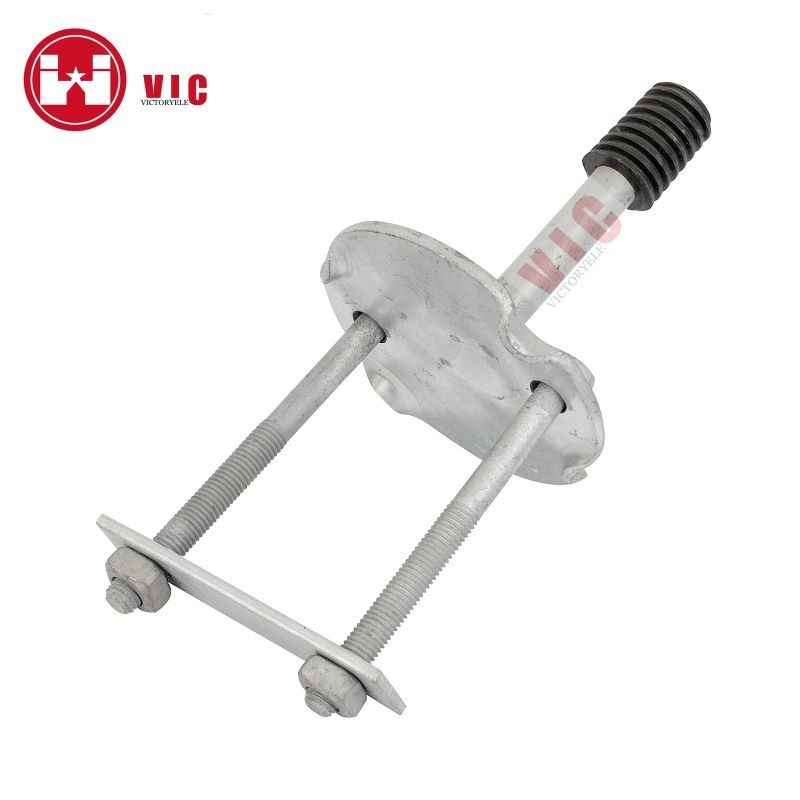

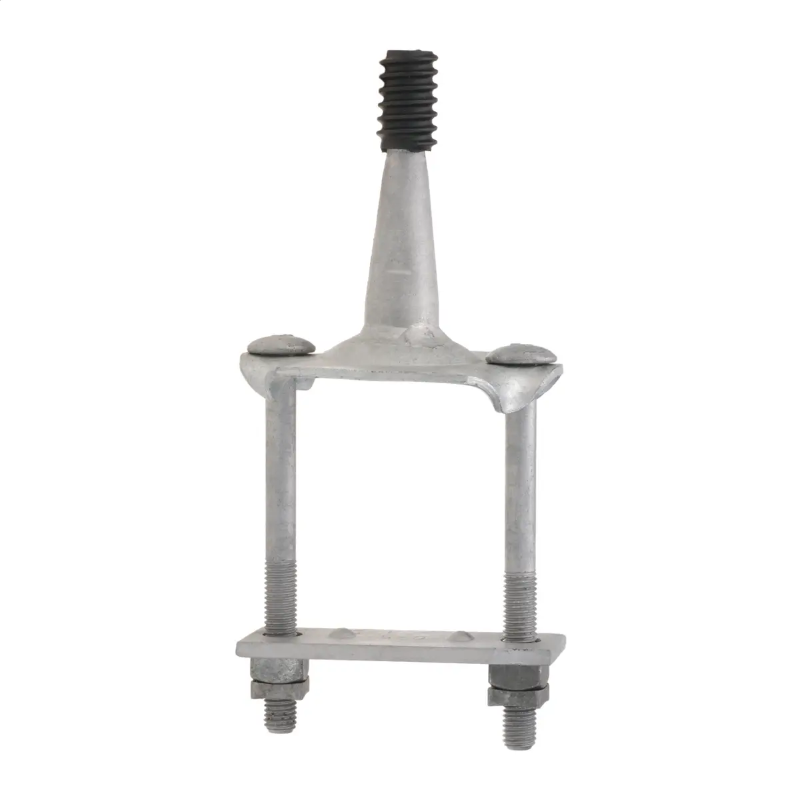

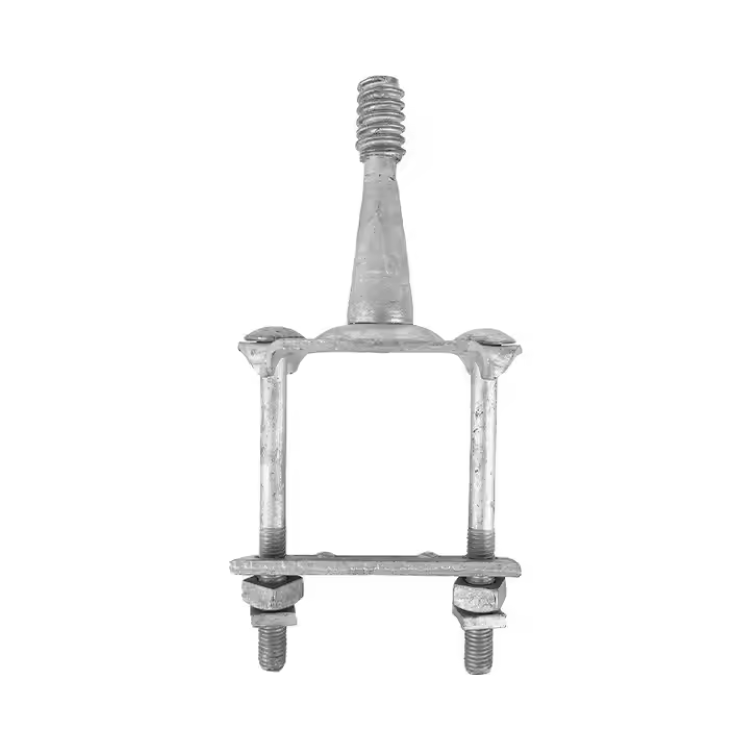

پین های زین عایق بازوی متقابل

پین های زین عایق بازوی متقابل





پین عایق برای پشتیبانی از عایق نوع پین با نخ داخلی NEMA در بازوی متقاطع استفاده می شود.

شامل دو پیچ واگن 5 /8 "x 7" ، دو آجیل مربع ، دو آجیل قفل خمیده و یک صفحه واشر 5 /16 "x {5}} /2"

رتبه بار Cantilever 1500 پوند است. بر اساس معیار انحراف 10 درجه ANSI/IEEE

Dip Dip Galvanized در ASTM A -153

Rus لیست شده ، F - پین ، بازوی متقاطع.





پین های زین برای ساخت و سازهای مستقیم ، زاویه یا گوشه ای تولید می شوند.
به دلیل ظاهر آن ، به آن پین Clamp نیز گفته می شود. دارای یک بدنه پین ​​جعلی ، یک پایه گسترده ، دو پیچ کالسکه ، دو آجیل مربع ، دو آجیل قفل شده MF و یک صفحه واشر است.
بدن پین و زین پایه گسترده با هم جوش داده می شود. پایه برای عبور از بازو با دو پیچ کالسکه نصب شده است ، که می تواند پین ها را از لغزش یا پیچاندن جلوگیری کند. بدنه Pin استیل گرم گالوانیزه است. با موضوعات عایق آلیاژ نایلون.





اندازه های سفارشی در صورت درخواست در دسترس هستند.

شماره مورد	ابعاد			WT
	Dia Dia.	اندازه بازو	ارتفاع بالاتر از بازو	کلوت
EDV619	1″	3 3/4″×4 3/4″	6 اینچ	2.8
lhgj -15258	1 3/8″	3 3/4″×4 3/4″	7cin	3.4
