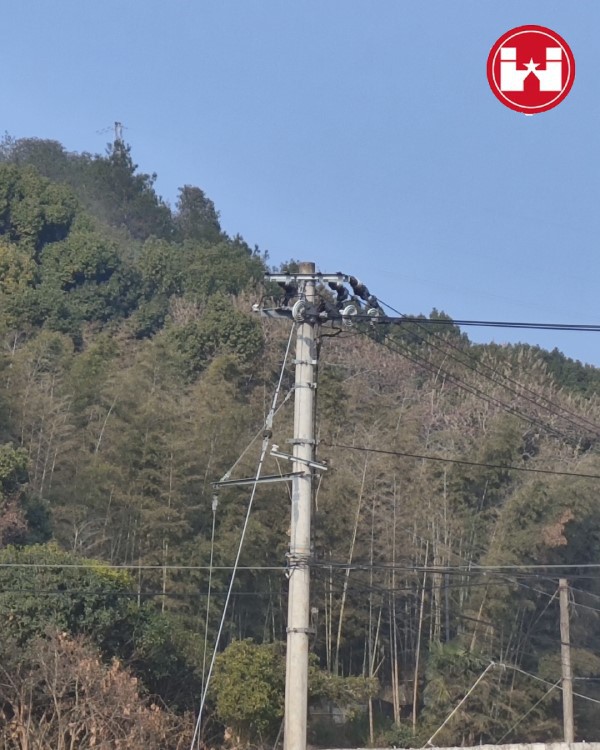

فاصله قطب های خطوط برق از یکدیگر چقدر است؟ استانداردهای مهندسی و عوامل طراحی

تعیین طول دهانه بین قطب های خطوط برق یک کار مهندسی پیچیده است که توسط کدهای ایمنی بین المللی مانندIEC 60826وNESC. فاصله دلخواه نیست. این تعادل محاسبه شده بین فاصله الکتریکی، بار مکانیکی و مقاومت محیطی است.

1. طول دهانه معمولی بر اساس سطح ولتاژ

بر اساس شیوه های مهندسی جهانی و استانداردهای ملی چین (GB 50061/50545، دهانه های معمولی به شرح زیر طبقه بندی می شوند:

2. عوامل کلیدی محاسبه مهندسی

طبق GB 50545-2010، طراحی باید از فاصله افقی کافی (D) و فاصله از زمین (S) اطمینان حاصل کند:

• فرمول فاصله افقی: D=k_i × (L_k + U/110 + 0.65√f_c).

(جایی که L_kدهانه و f است_cافتادگی است).

• فاصله از زمین: S بزرگتر یا مساوی 0.012 لیتر + 1 (که L دهانه بر حسب متر است).

3. متغیرهای بحرانی در طراحی

توپوگرافی:در مناطق کوهستانی یا تپه ای، دهانه ها معمولاً کاهش می یابد20-30%برای مدیریت تغییرات ارتفاع و تنش.

بارگذاری اقلیمی:سرعت باد و ضخامت یخ تعیین کننده است. به عنوان مثال، خطوط HV باید حداقل سرعت باد طراحی شده را تحمل کنند25m/s.

نوع هادی:وزن و استحکام کششی هادی خاص تعیین می کند که چه مقدار افت در یک فاصله معین مجاز است.

4. چگونه سخت افزار Victory Electric از فاصله بهینه پشتیبانی می کند

با افزایش طول دهانه، فشار مکانیکی روی نقاط اتصال و اتصال به طور تصاعدی افزایش می‌یابد. سخت افزار VIC برای پاسخگویی به این خواسته های دقیق مهندسی شده است:

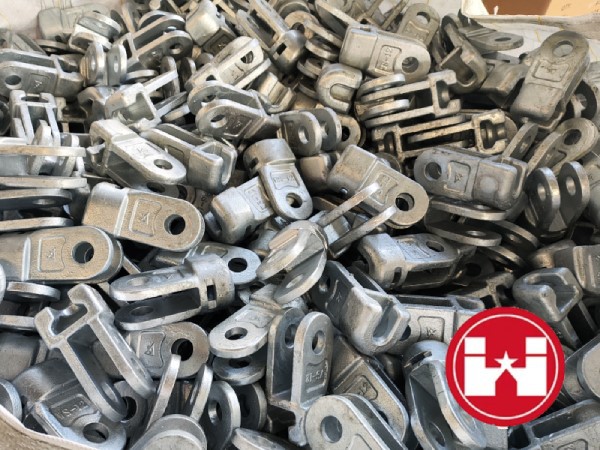

• مدیریت تنش بالا:برای دهانه هایی که به 300-600 متر می رسند، VIC فراهم می کندسوکت کلویسمدل‌های دارای بارهای نامناسب شکست (RFL) تا300 KNتضمین پایداری تحت پیک جریان های خطا یا بارهای طوفانی.
• حفاظت در برابر لرزش:دهانه های بلند مستعد ارتعاشات بادی هستند. مامیله های زرهیوگیره های تعلیقبرای محافظت از هادی ها از آسیب خستگی در نقاط اتصال بحرانی طراحی شده اند.
• مقاومت در برابر خوردگی برای طول عمر:تمام سخت‌افزارهای فولادی VIC به صورت-گالوانیزه داغ هستندASTM A153یاISO 1461حفظ یکپارچگی سازه حتی در محیط های خورنده روستایی یا ساحلی.

نتیجه گیری: انتخاب حرفه ای کلیدی است

این که آیا شما دنبال می کنیدIEEE 524برای نصب یاGB 50545برای طراحی، فاصله قطب شما باید ایمنی را در اولویت قرار دهد. ویکتوری الکتریک از پیمانکاران EPC در سرتاسر جهان با ارائه برگه‌های اطلاعات فنی و سخت‌افزاری با کارایی بالا پشتیبانی می‌کند که امکان طراحی‌های بهینه و مقرون‌به‌صرفه{2}} را فراهم می‌کند.
