امپدانس فیوز قطع شده چقدر است؟

من به عنوان یک تامین کننده فیوز قطع، اغلب با سوالاتی در مورد جنبه های فنی مختلف محصولاتمان مواجه می شوم، و یک سوال که اغلب مطرح می شود درباره امپدانس فیوز قطع شده است. در این پست وبلاگ، به معنای امپدانس در زمینه فیوزهای قطع شده، چرایی اهمیت آن و اینکه چگونه بر عملکرد این اجزای الکتریکی حیاتی تأثیر می گذارد، می پردازم.

درک امپدانس

قبل از اینکه به طور خاص در مورد امپدانس فیوز قطع شده صحبت کنیم، اجازه دهید ابتدا بفهمیم امپدانس چیست. در مهندسی برق، امپدانس (Z) اندازه گیری تضادی است که مدار در هنگام اعمال ولتاژ نسبت به جریان نشان می دهد. این یک کمیت پیچیده است که مقاومت (R) را که مخالف جریان جریان مستقیم است و راکتانس (X) که مخالف جریان متناوب به دلیل ظرفیت خازنی یا اندوکتانس در مدار است، ترکیب می کند. رابطه بین امپدانس، مقاومت و راکتانس با فرمول (Z=\sqrt{R^{2}+X^{2}}) به دست می‌آید.

در مورد فیوز قطع شده، امپدانس نقش مهمی در تعیین نحوه تعامل فیوز با سیستم الکتریکی که محافظت می کند دارد. هنگامی که یک فیوز در حالت عادی و غیر منفجره خود قرار دارد، مقدار امپدانس مشخصی دارد. این امپدانس بر جریان جریان از طریق فیوز و عملکرد کلی مدار الکتریکی تأثیر می گذارد.

امپدانس یک فیوز قطع شده

فیوز قطع یک وسیله محافظ است که معمولاً در سیستم های توزیع برق بالای سر استفاده می شود. این به گونه ای طراحی شده است که جریان جریان را زمانی که از حد معینی فراتر می رود، قطع کند، در نتیجه از تجهیزات الکتریکی محافظت می کند و از آسیب ناشی از شرایط جریان بیش از حد جلوگیری می کند. امپدانس فیوز قطع شده تحت تأثیر عوامل متعددی از جمله جنس عنصر فیوز، ابعاد فیزیکی آن و فرکانس سیگنال الکتریکی است.

جنس عنصر فیوز یک عامل بسیار مهم است. مواد مختلف مقاومت های متفاوتی دارند که مستقیماً بر مؤلفه مقاومت امپدانس تأثیر می گذارد. به عنوان مثال، مس در مقایسه با برخی از فلزات دیگر مقاومت نسبتاً کمی دارد، بنابراین یک عنصر فیوز ساخته شده از مس مقاومت کمتری خواهد داشت و در نتیجه امپدانس کمتری در ابعاد فیزیکی یکسان خواهد داشت.

ابعاد فیزیکی عنصر فیوز نیز نقش حیاتی دارد. یک عنصر فیوز ضخیم تر و کوتاه تر معمولاً مقاومت کمتری نسبت به فیوز نازک تر و طولانی تر دارد. این به این دلیل است که مطابق با فرمول (R = \rho\frac{l}{A}) که در آن (\rho) مقاومت، (l) طول و (A) سطح مقطع هادی است، مقاومت با طول هادی نسبت مستقیم و با سطح مقطع آن نسبت عکس دارد.

فرکانس سیگنال الکتریکی یکی دیگر از عوامل مهم است. در مدارهای جریان متناوب (AC)، مولفه راکتانس امپدانس قابل توجه است. در فرکانس های بالاتر، اثرات القایی و خازنی در فیوز و مدار اطراف می تواند باعث تغییر امپدانس شود. به عنوان مثال، اگر مقداری اندوکتانس در عنصر فیوز یا سیم های اتصال وجود داشته باشد، امپدانس با افزایش فرکانس به دلیل راکتانس القایی (X_{L}=2\pi fL) افزایش می یابد، که در آن (f) فرکانس و (L) اندوکتانس است.

چرا امپدانس مهم است

امپدانس فیوز قطع شده به چند دلیل بسیار مهم است. اولاً بر افت ولتاژ فیوز تأثیر می گذارد. طبق قانون اهم (V = IZ)، که در آن (V) افت ولتاژ، (I) جریان، و (Z) امپدانس است. فیوز امپدانس بالاتر باعث افت ولتاژ بزرگتر در آن برای جریان معین می شود. این افت ولتاژ می تواند پیامدهایی برای عملکرد تجهیزات الکتریکی متصل به مدار داشته باشد. اگر افت ولتاژ بیش از حد زیاد باشد، می تواند منجر به کاهش توان تحویل بار به بار شود و ممکن است باعث ناکارآمدی یا حتی عملکرد نادرست تجهیزات شود.

دوم اینکه امپدانس در هماهنگی وسایل حفاظتی در یک سیستم الکتریکی نقش دارد. در یک شبکه توزیع برق، معمولا چندین وسیله حفاظتی مانند کلیدهای مدار و فیوز وجود دارد. این دستگاه ها باید به گونه ای هماهنگ شوند که در صورت بروز خطا، تنها نزدیک ترین دستگاه به خطا کار کند و بخش معیوب را بدون تأثیرگذاری بر بقیه سیستم جدا کند. امپدانس فیوز قطع شده بر توزیع جریان در مدار و در نتیجه عملکرد سایر وسایل حفاظتی تأثیر می گذارد. اگر امپدانس فیوز به درستی در نظر گرفته نشود، می تواند منجر به عملکرد نادرست وسایل حفاظتی و در نتیجه قطعی غیرضروری یا عدم جداسازی عیب شود.

انواع فیوزهای قطع و امپدانس آنها

انواع مختلفی از فیوزهای قطع شده وجود دارد، مانندفیوز قطع شدوفیوز را رها کنید. هر نوع دارای ویژگی ها و مقادیر امپدانس خاص خود است.

قطع فیوز معمولاً برای محافظت از ترانسفورماتورها و سایر تجهیزات الکتریکی در سیستم های توزیع استفاده می شود. آنها به گونه ای طراحی شده اند که به راحتی قابل تعویض هستند و می توانند طیف گسترده ای از رتبه بندی های فعلی را کنترل کنند. امپدانس قطع فیوز به گونه ای طراحی شده است که در محدوده خاصی باشد تا از هماهنگی مناسب با سایر وسایل حفاظتی در سیستم اطمینان حاصل شود.

از طرف دیگر، فیوزهای تخلیه معمولاً در خطوط برق هوایی استفاده می شوند. آنها طوری طراحی شده اند که وقتی عنصر فیوز به دلیل جریان بیش از حد ذوب می شود، خارج می شوند، که از نظر بصری نشان می دهد که یک خطا رخ داده است. امپدانس یک فیوز تخلیه نیز به دقت طراحی شده است تا از عملکرد قابل اعتماد و حفاظت مناسب از خط برق اطمینان حاصل شود.

اندازه گیری امپدانس فیوز قطع شده

اندازه گیری امپدانس فیوز قطع شده می تواند یک کار پیچیده باشد. به تجهیزات تخصصی مانند آنالایزرهای امپدانس یا متر LCR نیاز دارد. این ابزارها می توانند مقاومت، اندوکتانس و ظرفیت فیوز را اندازه گیری کرده و امپدانس را بر اساس مقادیر اندازه گیری شده محاسبه کنند.

هنگام اندازه گیری امپدانس، مهم است که اطمینان حاصل شود که اندازه گیری در شرایط مناسب انجام می شود. به عنوان مثال، فرکانس سیگنال تست باید با فرکانس سیستم الکتریکی که در آن فیوز استفاده می شود، یکسان باشد. همچنین دمای فیوز باید در نظر گرفته شود، زیرا مقاومت عنصر فیوز می تواند با دما تغییر کند.

تاثیر امپدانس بر عملکرد فیوز

امپدانس فیوز قطع شده تاثیر مستقیمی بر عملکرد آن دارد. فیوز با امپدانس بالاتر ممکن است باعث افت ولتاژ بزرگتر شود که می تواند منجر به افزایش تلفات برق در مدار شود. این امر به ویژه در کاربردهای با جریان بالا که حتی یک افزایش کوچک در افت ولتاژ می تواند منجر به تلفات قابل توجه توان شود، بسیار مهم است.

از سوی دیگر، فیوز با امپدانس بسیار پایین ممکن است در برخی موارد محافظت کافی را ارائه نکند. به عنوان مثال، اگر امپدانس خیلی کم باشد، فیوز ممکن است نتواند جریان را با سرعت کافی در صورت اتصال کوتاه قطع کند. این می تواند منجر به آسیب به تجهیزات الکتریکی شود و خطر ایمنی ایجاد کند.

نتیجه گیری

در نتیجه، امپدانس یک فیوز قطع شده یک پارامتر پیچیده است که تحت تأثیر عوامل متعددی از جمله جنس عنصر فیوز، ابعاد فیزیکی آن و فرکانس سیگنال الکتریکی است. درک امپدانس فیوز قطع شده برای اطمینان از عملکرد صحیح و حفاظت از سیستم های الکتریکی بسیار مهم است. به عنوان یک تامین کننده فیوز قطع، ما در طراحی و ساخت فیوزهای خود دقت زیادی می کنیم تا مقادیر امپدانس مناسب برای کاربردهای مختلف داشته باشیم.

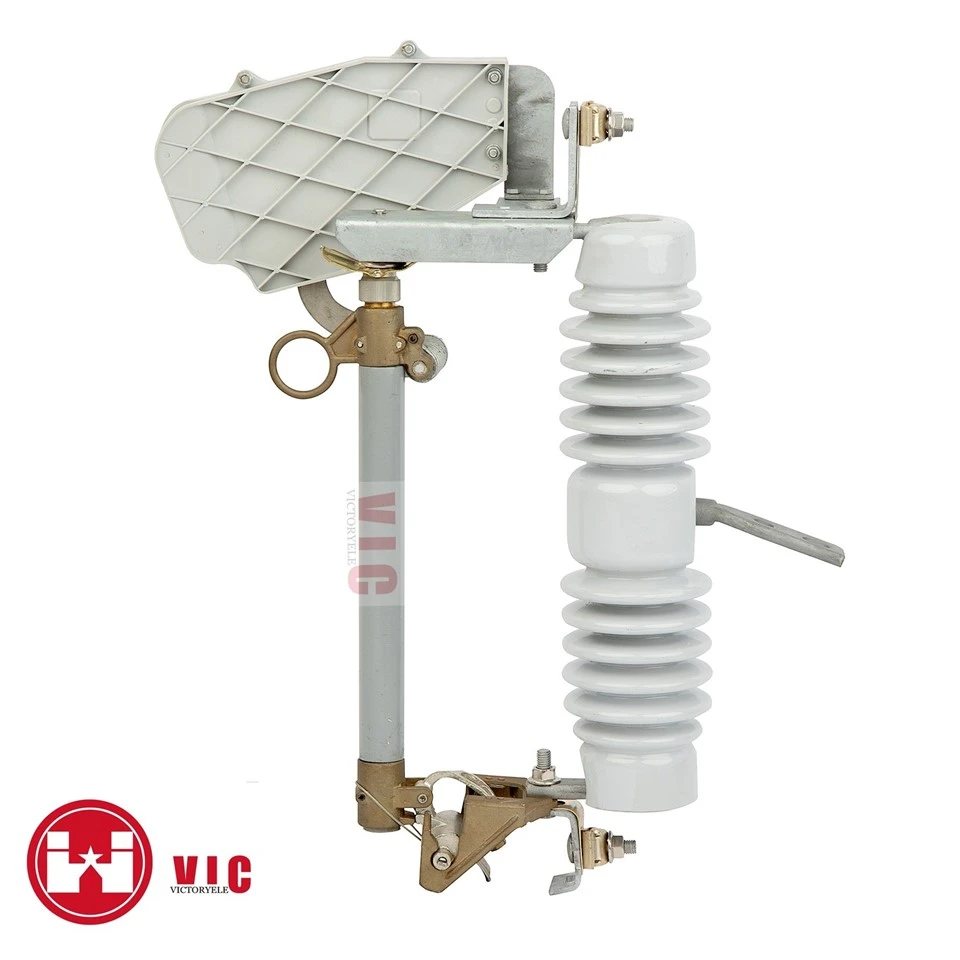

polymer cut out fuse detailed 1(001) fuse cut out (4)

اگر در بازار فیوزهای قطع شده با کیفیت بالا هستید و می خواهید در مورد اینکه چگونه امپدانس بر عملکرد این فیوزها در کاربرد خاص خود تأثیر می گذارد اطلاعات بیشتری کسب کنید، توصیه می کنیم برای بحث دقیق با ما تماس بگیرید. تیم کارشناسان ما آماده کمک به شما در انتخاب فیوزهای برش مناسب برای نیاز شما هستند و می توانند تمام اطلاعات فنی مورد نیاز را در اختیار شما قرار دهند. بیایید در مورد الزامات حفاظت الکتریکی شما و اینکه چگونه فیوزهای قطع شده ما می توانند آنها را برآورده کنند، گفتگو را آغاز کنیم.

مراجع

سیستم های قدرت الکتریکی: مقدمه مفهومی توسط J. Duncan Glover، Mulukutla S. Sarma، Thomas J. Overbye
کتابچه راهنمای مهندسی برق، ویرایش سوم توسط ریچارد سی دورف ویرایش شده است
