میلههای زمین اجزای ضروری در سیستمهای اتصال زمین الکتریکی هستند که مسیری با مقاومت کم را برای جریان الکتریکی ایمن به زمین فراهم میکنند. به عنوان یک تامین کننده میله زمین، من به خوبی با انواع مختلف میله های زمین موجود در بازار آشنا هستم. در این وبلاگ، انواع مختلف میله های زمین، ویژگی ها و کاربردهای آنها را بررسی خواهم کرد.
میله های مسی زمین
میله های زمین مسی یکی از محبوب ترین انتخاب ها برای سیستم های زمین هستند. مس یک رسانای عالی الکتریسیته است، به این معنی که می تواند جریان های الکتریکی را به طور موثر به زمین منتقل کند. این میلهها مقاومت به خوردگی بالایی دارند و برای طیف وسیعی از شرایط خاک از جمله خاکهای اسیدی و قلیایی مناسب هستند.
رسانایی بالای مس باعث کاهش مقاومت در مسیر اتصال به زمین می شود و اطمینان حاصل می کند که خطاهای الکتریکی به طور ایمن از تجهیزات و پرسنل منحرف می شوند. میلههای زمین مسی اغلب در کاربردهای تجاری و صنعتی استفاده میشوند که در آن اتصال زمین قابل اطمینان بسیار مهم است، مانند نیروگاهها، مراکز داده و تأسیسات مخابراتی.
میله های زمین گالوانیزه
میله های زمین گالوانیزه همانطور که از نام آن پیداست میله های فولادی هستند که از طریق فرآیند گالوانیزه شدن با لایه ای از روی پوشانده شده اند. این پوشش روی از خوردگی محافظت می کند و طول عمر میله زمین را افزایش می دهد.میله زمین گالوانیزهیک جایگزین مقرون به صرفه برای میله های مسی هستند.
آنها معمولاً در مصارف مسکونی و سبک - تجاری استفاده می شوند. هسته فولادی استحکام مکانیکی را فراهم می کند، در حالی که پوشش روی میله را از زنگ زدگی و تخریب محافظت می کند. با این حال، در محیط های خاک بسیار خورنده، پوشش روی ممکن است در نهایت از بین برود، و ممکن است میله در مقایسه با میله های مسی مسی، به دفعات بیشتری نیاز به تعویض داشته باشد.
میله های زمینی از جنس استنلس استیل
میله های فولادی ضد زنگ سطح بالایی از مقاومت در برابر خوردگی را حتی در محیط های خشن و خورنده ارائه می دهند. آنها از آلیاژهای فولاد ضد زنگ ساخته شده اند که حاوی عناصری مانند کروم و نیکل هستند که یک لایه اکسید غیرفعال بر روی سطح میله تشکیل می دهند و از آن در برابر خوردگی محافظت می کنند.
میله های زمینی فولاد ضد زنگ اغلب در مناطق ساحلی، کارخانه های شیمیایی و سایر مکان هایی که خاک یا محیط بسیار خورنده است استفاده می شود. اگرچه آنها گرانتر از میله های زمین گالوانیزه هستند، اما دوام طولانی مدت آنها آنها را به سرمایه گذاری ارزشمندی در این شرایط چالش برانگیز تبدیل می کند.
میله های زمینی فولادی مسی
میله های زمینی فولادی با روکش مسی مزایای مس و فولاد را ترکیب می کنند. آنها از یک هسته فولادی تشکیل شده اند که استحکام مکانیکی را فراهم می کند و یک لایه خارجی مسی که هدایت الکتریکی عالی را ارائه می دهد. لایه مس معمولاً از طریق یک فرآیند متالورژیکی به هسته فولادی متصل می شود و اتصال طولانی مدت و قابل اعتماد را تضمین می کند.
این میله های زمین برای کاربردهای مختلف از جمله سیستم های زمین صنعتی، تجاری و مسکونی مناسب هستند. آنها تعادل خوبی بین هزینه و عملکرد ارائه می دهند و رسانایی بالایی را ارائه می دهند و در عین حال مقرون به صرفه تر از میله های زمین مسی جامد هستند.
میله های زمین جامد در مقابل توخالی
میله های زمین را نیز می توان به صورت توپر یا توخالی طبقه بندی کرد. میله های زمین جامد از یک تکه مواد، مس، فولاد یا فولاد ضد زنگ ساخته می شوند. آنها استحکام مکانیکی بالایی دارند و در هنگام نصب کمتر آسیب می بینند. میله های زمین جامد معمولاً در کاربردهایی که شرایط زمین سخت یا سنگی است استفاده می شود.
از طرف دیگر میله های زمین توخالی سبک تر و نصب آسان تر هستند. آنها اغلب با مواد رسانا مانند نمک یا ژل رسانا پر می شوند تا عملکرد زمین را بهبود بخشند. میله های زمین توخالی برای شرایط خاک نرم تر مناسب هستند و در برخی موارد می توانند مقرون به صرفه تر باشند.
لوازم جانبی برای میله های زمینی
علاوه بر انواع مختلف میله های زمین، لوازم جانبی متعددی نیز وجود دارد که در سیستم های زمین مورد استفاده قرار می گیرند.
یکی از این لوازم جانبی استصفحه جداکننده مربعی. از این صفحات برای جداسازی چند میله زمین در یک سیستم زمین استفاده می شود. آنها کمک می کنند تا اطمینان حاصل شود که میله های زمین به درستی فاصله دارند و جریان های الکتریکی به طور مساوی بین آنها توزیع می شود. صفحات جداکننده مربعی معمولاً از مواد غیر رسانا مانند پلاستیک یا فایبرگلاس ساخته می شوند.

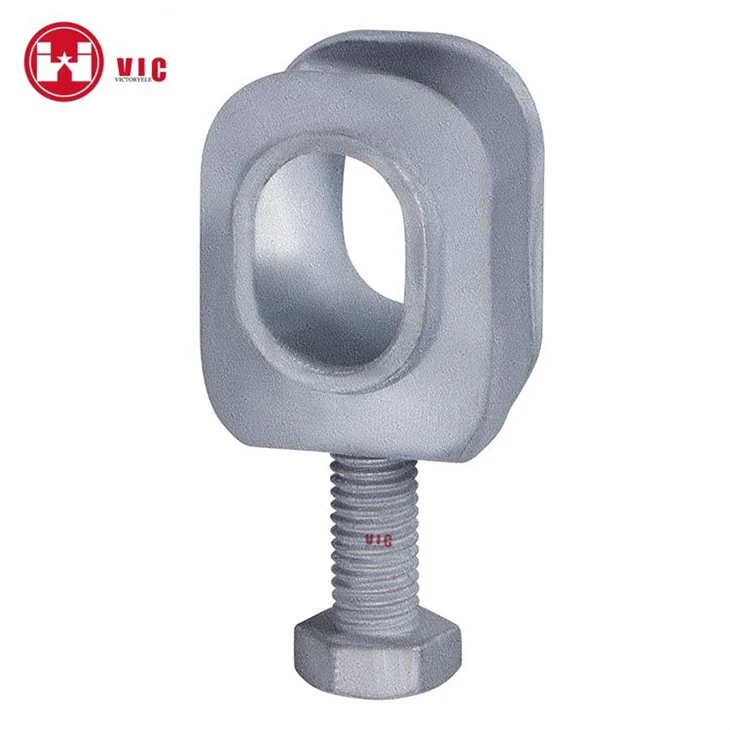

یکی دیگر از لوازم جانبی مهم استگیره میله زمین. گیره میله زمین برای اتصال میله زمین به هادی اتصال زمین استفاده می شود. آنها اتصال ایمن و با مقاومت کم را فراهم می کنند و اطمینان می دهند که جریان الکتریکی می تواند به آرامی از هادی به میله زمین جریان یابد. گیرههای میله زمینی در اندازهها و مواد مختلف موجود میباشند تا با ترکیبهای مختلف میله و هادی زمین سازگار باشند.
انتخاب میله زمینی مناسب
هنگام انتخاب میله زمین برای یک کاربرد خاص، چندین فاکتور باید در نظر گرفته شود. شرایط خاک یکی از مهمترین عوامل است. در محیط های خاک خورنده، میله های مسی، فولادی ضد زنگ یا میله های فولادی با روکش مسی توصیه می شود. در خاک هایی که خورنده کمتری دارند، میله های زمین گالوانیزه ممکن است گزینه مناسب و مقرون به صرفه ای باشد.
نوع سیستم الکتریکی نیز در انتخاب میله زمین نقش دارد. برای سیستم های الکتریکی ولتاژ بالا، میله های زمین با مقاومت کم و رسانایی بالا برای اطمینان از اتلاف ایمن خطاهای الکتریکی مورد نیاز است. مقاومت مکانیکی میله زمین نیز مهم است، به ویژه در مناطقی که زمین ممکن است در معرض حرکت یا لرزش باشد.
کاربرد میله های زمینی مختلف
- برنامه های کاربردی مسکونی: در ساختمان های مسکونی معمولاً از میله های زمین گالوانیزه برای اتصال زمین سیستم های الکتریکی، سیستم های حفاظت در برابر صاعقه و سایر وسایل برقی استفاده می شود. آنها نسبتاً ارزان هستند و زمین کافی را برای اکثر نیازهای مسکونی فراهم می کنند.
- برنامه های کاربردی تجاری: ساختمان های تجاری مانند ادارات، مغازه ها و انبارها اغلب به سیستم های زمینی قابل اطمینان تری نیاز دارند. فولاد با روکش مسی یا میله های زمین مس جامد اغلب در این کاربردها برای اطمینان از اتصال زمین با مقاومت کم و محافظت در برابر خطاهای الکتریکی استفاده می شود.
- کاربردهای صنعتی: تأسیسات صنعتی مانند کارخانهها، پالایشگاهها و نیروگاهها نیازمند اتصال به زمین هستند. میله های مسی یا فولادی ضد زنگ به دلیل رسانایی بالا و مقاومت در برابر خوردگی معمولاً در این تنظیمات استفاده می شوند. این میله های زمین برای محافظت از تجهیزات گران قیمت، تضمین ایمنی کارگران و جلوگیری از تداخل الکتریکی ضروری هستند.
- مخابرات و مراکز داده: تاسیسات مخابراتی و مراکز داده برای محافظت از تجهیزات الکترونیکی حساس در برابر نوسانات الکتریکی و تداخل نیاز به اتصال زمین پایدار و قابل اعتماد دارند. میله های زمین مسی به دلیل رسانایی عالی و مقاومت کم، انتخاب ارجح در این کاربردها هستند.
نتیجه گیری
به عنوان یک تامین کننده میله زمین، من اهمیت انتخاب میله زمین مناسب برای هر برنامه را درک می کنم. انواع مختلف میله های زمین، از جمله مس، گالوانیزه، فولاد ضد زنگ، و فولاد روکش مس، طیف وسیعی از گزینه ها را برای رفع نیازهای مختلف زمین ارائه می دهند. لوازم جانبی مانند صفحات جداکننده مربعی و گیره های میله زمین نیز نقش مهمی در تضمین عملکرد صحیح سیستم های اتصال به زمین دارند.
اگر برای پروژه خود به میله های زمین یا لوازم جانبی سیستم زمین نیاز دارید، توصیه می کنم برای اطلاعات بیشتر با من تماس بگیرید. ما می توانیم نیازهای خاص شما را مورد بحث قرار دهیم و به شما کمک کنیم تا مناسب ترین محصولات را برای برنامه خود انتخاب کنید. چه یک پروژه مسکونی کوچک باشد و چه یک تاسیسات صنعتی در مقیاس بزرگ، ما تخصص و محصولاتی برای رفع نیازهای زمینی شما داریم.
مراجع
- "راهنمای اتصال زمین الکتریکی" نوشته جان دی. مک دونالد
- "زمین و اتصال برای سیستم های الکتریکی" توسط موسسه مهندسین برق و الکترونیک (IEEE)
- مشخصات سازنده و برگه های اطلاعات فنی برای میله های زمین و لوازم جانبی.
